Системы возбуждения синхронных двигателей

СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ СЕРИИ ВТЕ, ВТП

Тиристорные возбудители серии ВТЕ, ВТП предназначены для питания обмоток возбуждения синхронных двигателей мощностью до 12500 кВт., автоматически регулируемым постоянным током, при их прямом и реакторном пуске, синхронной работе и в аварийных режимах.

Возбудители удовлетворяют требованиям ГОСТ 24688-81, ГОСТ 18142.1-82 и могут быть использованы взамен выпрямителей серий ТВ-320, ТВ-400, ТВ-600, ТВУ, ВТЭ-320, ТЕ8-320, В-ТПЕ8, В-ТПП8, КТЭС.

Возбудители выпускаются на номинальные токи 200, 320, 400, 630, 800 и 1000 А, номинальные напряжения от 24 до 300 В. Возбудители на токи 200, 320 и 400 А, имеют естественное воздушное охлаждение, а на токи 630, 800 и 1000 А - принудительное воздушное от встроенных вентиляторов.



ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ

  • легко перепрограммируемые при наладке структуры систем автоматического регулирования;
  • стабилизация тока возбуждения в ручном режиме;
  • регулирование напряжения статора;
  • регулирование cos ? в узле нагрузки;
  • регулирование реактивного тока статора;
  • двухпроводные интерфейсы для внешних средств автоматизации и диагностики;
  • режим автоматического опробования перед включением;
  • проверка цепей защиты от перенапряжений;
  • проверка исправности силовых цепей.
  • разветвленная система защит;
  • встроенная система диагностики и записи «аварийного следа»;
  • любая объектная ориентация по требованию Заказчика.



УСТРОЙСТВО

Питание ВТЕ, ВТП (далее «возбудитель») может осуществляться от одного ввода напряжением ~380 В, 50 Гц. Предусмотрена также возможность питания средств управления от отдельного ввода. Для управления цепями включения и выключения масляными выключателями предусмотрен ввод напряжения = 220 (110) В. Схема и состав релейно-коммутационной части возбудителя определяется требованиями конкретного объекта применения.

Выпрямитель возбудителя выполнен по трехфазной мостовой схеме с одним тиристором в плече. Параллельно нагрузке (обмотке возбуждения синхронного двигателя) через бесконтактный ключ на тиристорах, подключено пусковое сопротивление, предназначенное для асинхронного пуска и снижения до допустимой величины перенапряжений, возникающих в обмотке ротора при асинхронных режимах работы двигателя. Причем включение тиристоров ключа осуществляется как от микропроцессорной системы управления в режиме пуска, так и непосредственно от возникающих на обмотке возбуждения перенапряжений.

Микропроцессорная система управления осуществляет управление всем комплексом аппаратуры возбудителя начиная от приема внешних и внутренних дискретных и аналоговых сигналов и заканчивая выдачей управляющих потенциальных и импульсных сигналов, а также индикацию с помощью встроенного пультового терминала (ПТ) всех режимов работы возбудителя.

Перед включением на рабочий режим возбудителя производится режим опробования, при котором проверяется:

  • исправность цепей защиты ротора от перенапряжений путем подачи импульсов напряжения реальной величины и фиксация срабатывания тиристоров ключа в обоих направлениях;
  • исправность преобразователя и внешних силовых цепей.

Возбудители имеют рабочие режимы автоматического и ручного управления током возбуждения. Переключение с режима на режим осуществляется без отключения возбудителя переключателем, установленным на двери преобразователя. Там же установлены измерительные приборы (ток статора, ток возбуждения, напряжение возбуждения, cos ?) и пультовый терминал, с помощью которого можно осуществлять выбор структуры системы автоматического регулирования, изменение параметров регуляторов и уставок системы управления и защит. Эти же процедуры можно осуществлять и с помощью ПЭВМ, для чего разработан комплекс сервисного программного обеспечения, значительно облегчающий и ускоряющий процесс наладки.

В режиме ручного управления возбудитель обеспечивает:

  • автоматическую подачу возбуждения в функции скольжения ротора в диапазоне 1-5% с выбором оптимальной полуволны тока ротора при прямом или реакторном пуске синхронного двигателя;
  • регулировку напряжения возбуждения в интервале от 0,1 до 2,0 номинального;
  • ограничение напряжения возбуждения по минимуму от 0 до 0,5 номинального, тока возбуждения по максимуму до 1,75 номинального;
  • форсировку возбуждения по напряжению кратностью не менее 2,0 номинального при номинальном напряжении питающей сети и «форсировочном» токе кратностью 1,75 номинального;
  • ограничение тока ротора при перегрузке по время – токовой характеристике;
  • защиту от внутренних коротких замыканий в преобразователе, от внешних коротких замыканий на стороне постоянного тока;
  • гашение поля при нормальных и аварийных отключениях двигателя переводом преобразователя в инверторный режим;
  • защиту синхронного двигателя от потери возбуждения и от затянувшегося пуска со временем срабатывания до 30с. В режиме автоматического управления возбудитель, кроме вышеперечисленного обеспечивает автоматическое регулирование тока возбуждения по напряжению статора, cos ? в узле нагрузки или реактивному току статора.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

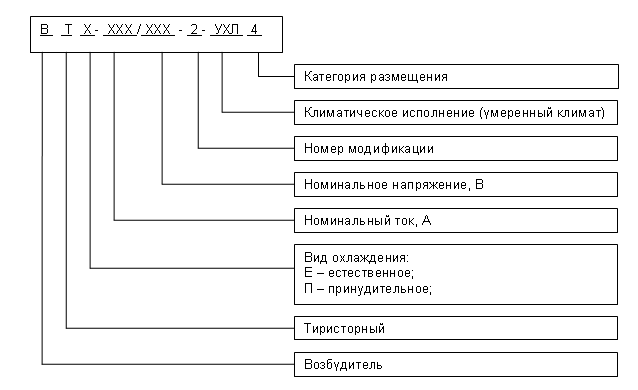

Структура условного обозначения возбудителя синхронного двигателя



ОБЩИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ

Конструктивно возбудитель выполнен в виде шкафа с двухсторонним обслуживанием. Органы управления, измерительные приборы и лампы сигнализации расположены на двери шкафа. Охлаждение тиристоров естественное или принудительное (ВТЕ, ВТП) воздушное. Подвод кабелей внешних подключений осуществляется через отверстия в днище шкафа, уплотненные гермовводами. Для крепления кабелей предусмотрены скобы. Силовой преобразовательный трансформатор устанавливается отдельно.

Габариты шкафа ВТЕ (ВТП) (ШхВхГ) мм. – 800 (1000) х 2000 (2150) х 600.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1. Основные технические данные систем возбуждения синхронных двигателей
 Наименование параметра  Значение
 1. Входное питающее напряжение трехфазное, В  380 +10/-15 %
 2. Частота входного напряжения, Гц  50 ± 2 %
 3. Кратность форсировки по напряжению, о. е.  2,0 Uн
 4. Кратность форсировки по току не менее, о.е  1,75 Iн
 5. Оперативное напряжение постоянного тока, В  220 (110) +10 /-15 %
 6. Коэффициент полезного действия, не менее  0,95
 7. Степень защиты  IP21…IP54 (по заказу)
 8. Срок службы не менее, лет  15
 9. Среднее время восстановления не более, мин.  40
 10. Помехоустойчивость  удовлетворяет всем требованиям стандартов
 11. Способ гашения поля  инверторный



УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Таблица 2. Условия окружающей среды
 Наименование параметра  Значение
 1. Высота размещения над уровнем моря  до 1000 м
 2. Диапазон рабочих температур  +1°С …+40°С
 3. Диапазон температур хранения  -40°С …+60°С
 4. Верхнее значение относительной влажности при 35 °С  80%
 5. Окружающая среда  Взрывобезопасная, не содержащая химически активные газы и пары в концентрациях, разрушающих изоляцию
